ATGX-2型高度測控儀是我公司獨立研發生產的新型智能化產品。能應用于所有需對起升高度進行測控的起重設備，廣泛應用于各種門座式、塔式起重機及橋門式起重機械。本機采用先進的計算機技術，對采集到的高度等信息進行綜合處理，同時能相應的輸出各種控制信號及提供RS-232/485通信接口，用以控制起升機構，防止超限。從而達到安全、高效的作業目的。

本機還能與起重量限制器或力矩限制器組合成一體，以方便安裝、調試

工作原理

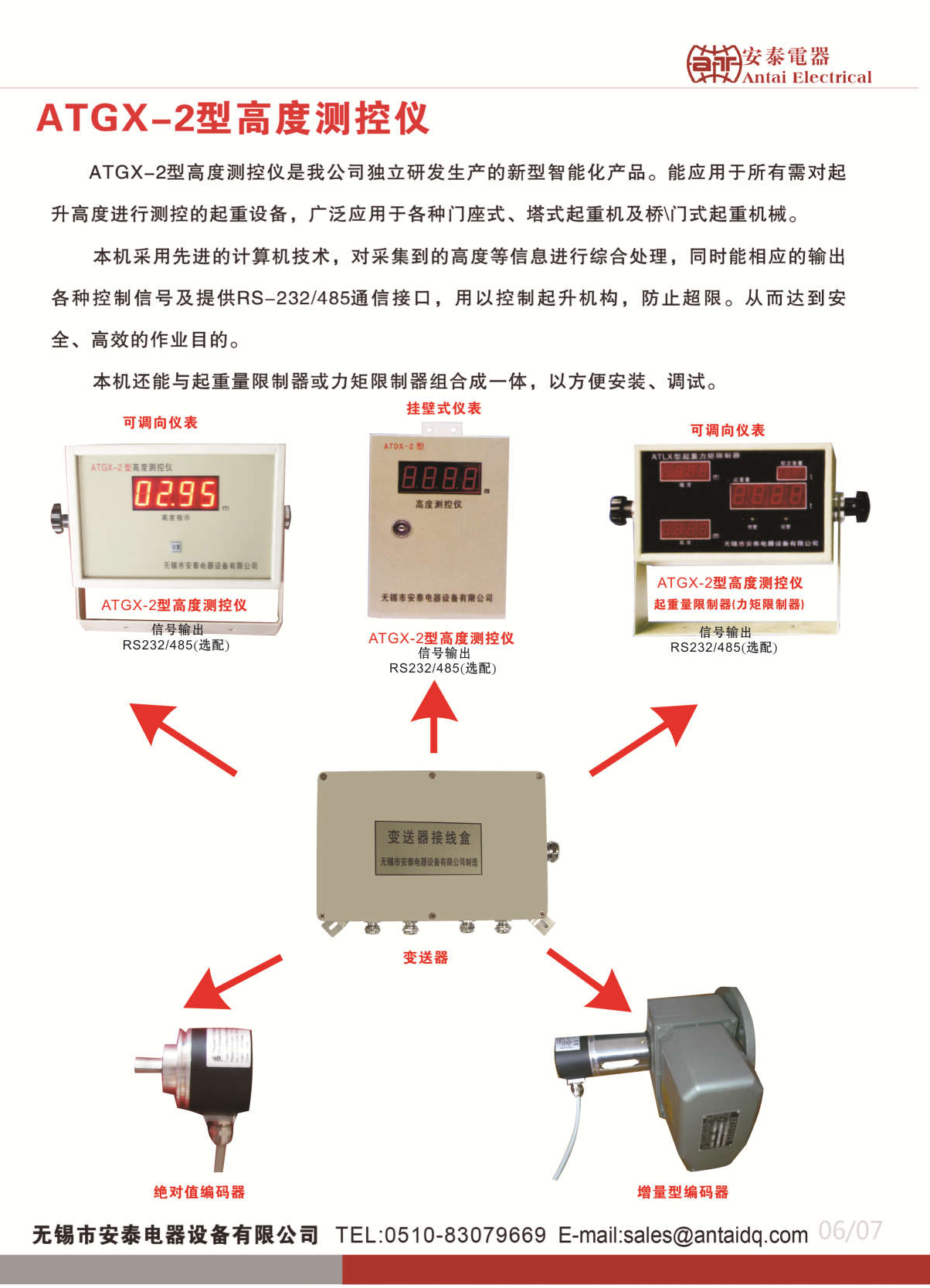

ATGX-2型高度測控儀由傳感器和控制器(儀表 )兩大部分組成。當起升機構運 行時,高度通過相應的傳感器傳導到變送器。變送器將信號進行轉換，通過系統內RS485接口，傳輸?shù)娇刂破?儀表)，經儀表CPU數據處理后送到顯示屏顯示相關數據，與此同時儀表將測得的高度等數據與程序中預置的起重機運行工況中的額定值進行比較，然后按規定執行顯示、報警和控制輸出等動作。

起重機在收到相應控制信號后，能停止向不安全方向作業，但不影響其它正常機構動作。因而本限制器可以對起重機起到限位保護作用。

主要技術指標:

適用范圍:需要對起升高度進行控制的起重設備及其它相應設備高度顯示誤差:≤ 5 cm，最小顯示分度值:0.01m系統動作誤差: ≤ 3 %F.S

報警方式:(也可由用戶提出工作方案 )

起升高度預報警:

當前起升高度≥當前額定值的90%，蜂鳴器發出斷續報警聲響

起升高度報警:

當前起升高度≥當前額定值，立刻輸出控制信號，用于切斷上升控制回路并發出連續報警聲

報警的解除:當各部分顯示值恢復到當前相應機構的額定值安全范圍以內時停止報警聲，2秒后輸出的控制信號自動解除，被切斷的動作控制回路恢復正常工作工作環境:溫度，-40~+60C相對濕度,45%-95%傳感器防護等級:IP65

電源電壓:AC380V、或AC220V (+10%，-15%)也可根據用戶要求定制.

控制輸出:繼電器觸點開關量，容量AC380V，2.5A。

控制輸出點(常開常閉)的數量及控制對可由用戶提出進行相應定制。數據通信輸出:RS485、RS232、PROFIBUS等模擬量信號輸出:0-10V，4-20mA等。儀表顯示方式:LED及LCD數字顯示或觸摸屏菜單式顯示。
